Trong thời đại hiện đại, thang máy thủy lực đang trở thành một phần quan trọng của cuộc sống và công nghiệp, mang lại sự thuận tiện và hiệu quả trong việc vận chuyển và nâng hạ.
Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ưu nhược điểm và nhiều thông tin hữu ích khác về thang máy thủy lực. Hãy cùng chúng tôi khám phá và tìm hiểu chi tiết trong bài viết dưới đây nhé!
Thang máy thủy lực là gì?
Thang máy thủy lực là một phương tiện vận chuyển được sử dụng để di chuyển người hoặc hàng hóa giữa các tầng khác nhau. Nguyên lý hoạt động của nó dựa trên việc sử dụng lực áp suất áp dụng lên chất lỏng bên trong xi lanh, từ đó đẩy piston lên hoặc xuống. Để đảm bảo tính an toàn và độ bền của loại thang máy này, cần phải áp dụng công nghệ tiên tiến.
Thang máy công nghệ thủy lực hiện nay đã trở thành một phần không thể thiếu trong nhiều loại công trình. Tuy nhiên, do yêu cầu năng lượng đáng kể để nâng cabin, chúng thường không phù hợp cho các tòa nhà cao tầng. Với thiết kế đẹp và sự kết hợp của công nghệ hiện đại, thang thủy lực là lựa chọn lý tưởng cho các biệt thự, shophouse, hoặc các khu resort có số lượng tầng dưới 7.
Cấu tạo và nguyên lý hoạt động của thang máy thủy lực
Cấu tạo
Thang máy thủy lực là một hệ thống phức tạp bao gồm các thành phần quan trọng sau:
1. Tủ Điều Khiển Trung Tâm:
Tủ điều khiển trung tâm thường được đặt bên ngoài giếng thang và ở tầng thấp nhất, thường không vượt quá khoảng cách 7m.
Bao gồm các thành phần sau:
- Động cơ: Thường là máy bơm điện, tạo lực đẩy chất lỏng lên để thúc đẩy piston hoạt động thang máy.
- Bể chứa chất lỏng: Thường sử dụng dầu nhớt, một loại nhiên liệu thông thường trong thang máy.
- Hệ thống điều khiển điện: Đảm bảo hoạt động tự động của thang máy theo chu trình được thiết lập, mà không cần tác động nhiều từ người điều khiển.
- Hệ thống van thủy lực: Điều hướng dòng chảy của chất lỏng thông qua hệ thống thủy lực, với vị trí được xác định bằng ống dẫn chỉ. Hệ thống này chỉ hoạt động khi van thủy lực được bật.

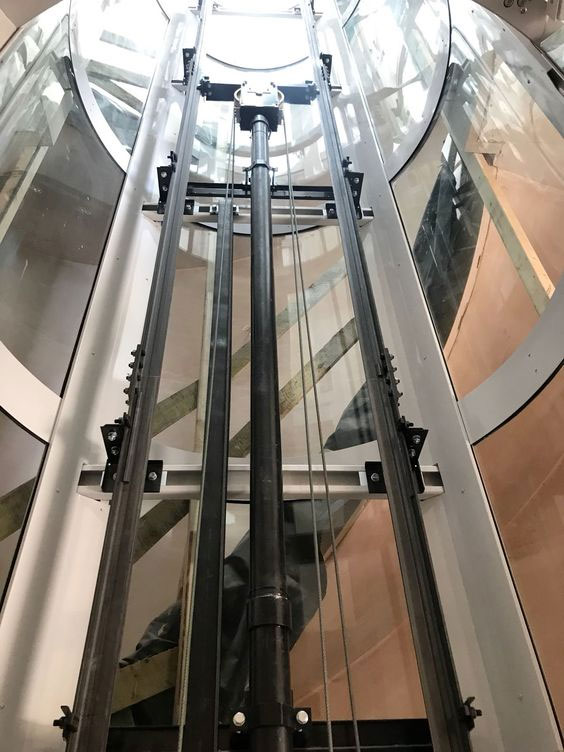

2. Piston Thủy Lực:
Piston thang thủy lực có độ dài tối đa khoảng 18m, đường kính từ 100mm đến 200mm, và đường kính ống dẫn dầu khoảng 5mm.
3. Hệ Thống Cơ Khí:
Hệ thống cơ khí bao gồm:
- Rail dẫn hướng: Dẫn hướng cabin theo hướng cụ thể và giúp giữ thăng bằng bằng bộ phận đối trọng, đảm bảo Cabin di chuyển theo đúng hướng và tránh trượt.
- Khung Cabin: Là khung cố định và bền bỉ của buồng thang máy, thường được làm từ thép chất lượng cao.
- Shoe dẫn hướng: Được sử dụng để điều hướng và giữ thăng bằng cho cabin di chuyển thẳng đứng.
4. Hệ Thống Cabin và Khung Giếng Thang:
Bao gồm cửa tầng cabin, cabin thang máy và khung giếng thang.
Các thành phần này liên kết chặt chẽ để tạo nên một hệ thống thang máy hoàn chỉnh, đảm bảo an toàn cho hành trình của người và hàng hóa.
Nguyên lý hoạt động
Thang máy thủy lực có nguyên lý hoạt động nhờ vào lực đẩy thủy lực. Điều này tạo nên một đặc điểm độc đáo và mang đến nhiều ưu điểm cho dòng sản phẩm này.
Khi Thang Máy Di Chuyển Lên Trên:
Để thang máy di chuyển lên, động cơ điện (hoặc máy bơm) bơm dầu từ bể chứa vào đường ống dẫn đến các xi lanh. Áp suất trong các xi lanh sẽ tạo thành một lực đẩy, đẩy piston tác động lên cabin để di chuyển lên trên.
Khi thang máy đến tầng được chọn, hệ thống điều khiển sẽ gửi tín hiệu đến tủ điện, kết hợp với cảm biến và hệ thống van, giúp thang máy dừng lại một cách mượt mà và nhẹ nhàng.
Khi Thang Máy Di Chuyển Xuống Dưới:
Khi thang máy cần đi xuống các tầng dưới, hệ thống điều khiển thang máy và cảm biến sẽ truyền tín hiệu điều khiển đến hệ thống van. Lúc này, chất lỏng trong các xi lanh sẽ chảy về bể chứa và từ từ thả cabin xuống.
Nếu xảy ra sự cố vượt tốc khi thang máy đang di chuyển xuống, van tiết lưu ở piston kết nối với ống dẫn dầu sẽ tự động khóa lại để ngăn chặn thang máy tiếp tục di chuyển xuống. Hệ thống van được thiết kế tự động, do đó, khi có sự cố, van sẽ tự động ngắt kết nối và cabin sẽ dừng lại, đảm bảo an toàn cho hành khách trong cabin.
Tải trọng và kích thước thang máy thủy lực gia đình
Dưới đây là bảng thông số kỹ thuật cho các tải trọng và kích thước của thang máy gia đình công nghệ thủy lực:
Tải Trọng |
Kích Thước Hố Thang (Bê Tông) |
Kích Thước Hố Thang (Khung Thép) |
Kích Thước Cabin (R x S) |
Kích Thước Cửa Cabin |
Chiều Cao OH |
Chiều Sâu Hố PIT |
275kg |
975mm x 900mm |
1050mm x 1000mm |
600mm x 800mm |
600mm |
2400mm |
150mm |
375kg |
1200mm x 1200mm |
1300mm x 1400mm |
800mm x 800mm hoặc 800mm x 1200mm |
750mm |
2500mm |
150mm |
450kg |
1300mm x 1400mm |
1400mm x 1500mm |
950mm x 1300mm |
800mm |
2600mm |
160mm |
Ưu và nhược điểm thang máy thủy lực
Ưu điểm
- Tốc Độ Hành Trình Nhanh Chóng: Thang thủy lực có vận tốc từ 0.3m/s – 0.6m/s, nhanh gấp 4 lần so với các loại thang máy thông thường. Vận tốc này giúp hành khách di chuyển nhanh chóng, tiết kiệm thời gian và đảm bảo an toàn.
- Vận Hành Êm Ái, Nhẹ Nhàng: Độ ồn chỉ dao động từ 40dB – 48dB, không gây ảnh hưởng đến người sử dụng.
- Tiết Kiệm Điện: Thang thủy lực tiêu tốn điện ở chiều đi lên và gần như không tiêu thụ điện năng khi đi xuống, tiết kiệm 50% điện năng so với thang máy thông thường.
- Thiết Kế Đa Dạng, Sang Trọng, Đẳng Cấp: Khách hàng có thể tùy chỉnh mẫu mã và kích thước của thang máy theo sở thích. Các chất liệu đa dạng như da, đá quý, sợi Carbon, gỗ… tạo nên sự sang trọng.
- Trang Bị Tính Năng Ưu Việt: Như hệ thống tự động cứu hộ 4 lớp, điện thoại liên lạc khẩn cấp, quạt thông gió Plasmacluster, hệ thống cảnh báo đột quỵ, kiểm soát lối vào thông minh, giúp đảm bảo an ninh và an toàn.
Nhược điểm
- Giá Thành Cao: Công nghệ và tính năng đặc biệt của thang máy đi kèm với giá thành cao.
- Vấn Đề Môi Trường: Thang thủy lực sử dụng dầu làm chất lỏng, có thể gây ô nhiễm môi trường nếu không được xử lý đúng cách.
So sánh thang máy thủy lực và thang máy trục vít
Tiêu Chí |
Thang Máy Thủy Lực |
Thang Máy Trục Vít |
Tốc Độ |
0,3 m/s |
0,15 m/s |
Kích Thước Hố PIT |
150 – 180 mm |
60 mm |
Kích Thước Hố Thang Nhỏ Nhất |
975 x 900 mm |
1020 x 980 mm |
Ưu Điểm |
|
|
Nhược Điểm |
|
|
Chính sách bảo trì, bảo dưỡng |
2 – 3 tháng/ lần |
3 tháng/ lần |
Giá Thành |
Cao |
Cao |
Bảng giá thang máy thủy lực gia đình mới nhất 2023
Xét về nguồn gốc xuất xứ, thang máy sử dụng nguyên lý thủy lực trên thị trường hiện nay được phân chia thành hai loại chính là thang máy thủy lực liên doanh và thang máy thủy lực nhập khẩu:
Thang máy thủy lực liên doanh: Đây là loại thang máy được sản xuất với một số phần bên ngoài được gia công trong nước, nhưng lại sử dụng các linh kiện nhập khẩu như động cơ, hệ điều khiển hoặc hệ truyền động. Do đó, chất lượng của các thang máy liên doanh thường không ổn định và giá thành thường thấp hơn.
Thang máy thủy lực nhập khẩu: Đây là loại thang máy được nhập khẩu nguyên chiếc từ các thương hiệu nổi tiếng trên toàn cầu. Với quy trình sản xuất đồng bộ, hàng loạt và tuân thủ tiêu chuẩn quốc tế, tất cả các sản phẩm này đều có chất lượng cao và hoạt động ổn định. Điều này làm giải thích tại sao thang máy nhập khẩu có giá cao hơn.
Dưới đây là bảng giá thang máy mà các gia đình có thể tham khảo:
Loại Thang Máy |
Khoảng Giá Tham Khảo (Thang 4 Điểm Dừng) |
Thang Máy Liên Doanh |
900 – 1.100 triệu đồng |
Thang Máy Nhập Khẩu |
1.300 triệu – 2 tỷ đồng |
Tuy nguồn gốc xuất xứ được coi là một yếu tố quyết định sự chênh lệch về giá của cùng một thương hiệu, nhưng vẫn có một số tiêu chí khác cũng ảnh hưởng trực tiếp đến giá thành như số tầng di chuyển, tải trọng, chi phí lắp đặt và nhiều yếu tố khác.
Lưu ý quan trọng khi mua thang máy thủy lực
- Chọn sản phẩm phù hợp: Xác định tải trọng, kích thước, và động cơ thang máy phù hợp với gia đình và không gian lắp đặt. Hãy cân nhắc vị trí lắp đặt thang máy để có sự tư vấn chính xác từ các chuyên gia.
- Chọn loại thang máy phù hợp về kinh tế: Thị trường thang thủy lực chia thành hai loại chính: thang máy nhập khẩu và thang máy liên doanh. Thang máy nhập khẩu đắt hơn nhưng có hiệu suất và độ bền tốt hơn. Thang máy liên doanh rẻ hơn và vẫn chất lượng. Hãy xem xét điều kiện tài chính của bạn để lựa chọn loại phù hợp.
- Lựa chọn nhà cung cấp uy tín: Chọn nhà cung cấp thang máy uy tín và chuyên nghiệp. Các đơn vị uy tín đảm bảo sản phẩm chất lượng, hàng chính hãng và đội ngũ tư vấn chuyên nghiệp. Điều này cũng bảo đảm bạn nhận được chính sách bảo hành và bảo dưỡng dài hạn, cùng với hỗ trợ nhanh chóng khi cần.
Việc lựa chọn và mua thang máy gia đình công nghệ thủy lực là một quyết định quan trọng, và việc tuân thủ các lưu ý trên sẽ giúp bạn đảm bảo rằng bạn sẽ có một hệ thống thang máy an toàn, hiệu quả và phù hợp với nhu cầu của gia đình.
